ELECTRO: batterijhouder
Bouw de batterijhouder opnieuw op, met schermafbeeldingen van elke belangrijke stap. Het is een houder voor een 9 V-batterij, met een los deksel.
Voor je begint
- Tinkercad rekent in millimeters. De rasterstap staat rechtsonder op 1,0 mm.
- Pijltoetsen verplaatsen de geselecteerde vorm met één rasterstap. Met Shift is dat tien keer zoveel. Ctrl+↑ en Ctrl+↓ tillen de vorm omhoog of laten hem zakken.
- D zet de geselecteerde vorm terug op het werkvlak. Handig om een hoogte opnieuw te beginnen.
- Een Hole snijdt pas iets weg nadat je hem met het massieve deel hebt gegroepeerd.
Onderdelen en maten
Open houder met 2 mm wand en bodem, een kabelgat in de korte wand en een los deksel met LED-gat.
| Onderdeel | Maat (mm) | Opmerking |
|---|---|---|
| Buitenbox | 54 × 32 × 21 | batterij 48,5 × 26,5 × 17,5 + speling + wand |
| Binnenbox (Hole) | 50 × 28 × 20 | onderkant op 2 mm |
| Kabelgat (Hole) | 8 × 6 × 6 | onderkant op 2 mm, in korte wand |
| Deksel | 54 × 32 × 2 | Hole-cilinder Ø 5,2 voor LED van 5 |
1. Buitenbox: 54 × 32 × 21 mm
Sleep een rode Box naar het werkvlak. Zet Length op 54, Width op 32 en Height op 21.
De maten komen uit de batterij van 48,5 × 26,5 × 17,5 mm plus 1,5 mm speling en 2 mm wand rondom.

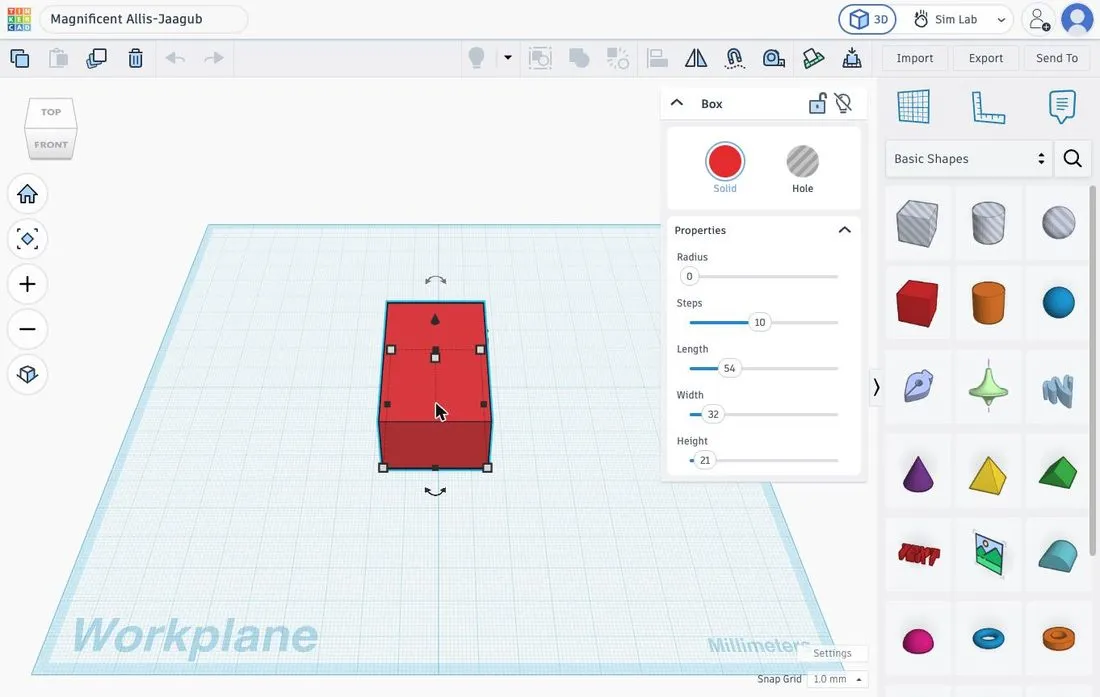

Buitenbox 54 × 32 × 21.
2. Holle binnenbox: 50 × 28 × 20 mm
Sleep de gestreepte Hole-box naast de buitenbox en zet de maten op 50, 28 en 20.
De Hole-box naast de buitenbox.
3. Centreren en 2 mm optillen
Selecteer de Hole-box, Shift-klik op de buitenbox en open Align. Klik de middelste handvatten voor X en Y. Raak de hoogte-handvatten niet aan.
Til daarna alleen de Hole-box 2 mm op: D (terug op het werkvlak), dan Ctrl+↑ twee keer. De onderkant ligt nu op 2 mm: de bodem is 2 mm dik. De bovenkant van het gat komt op 22 mm en steekt 1 mm boven de buitenbox uit, zodat de houder bovenaan open is.

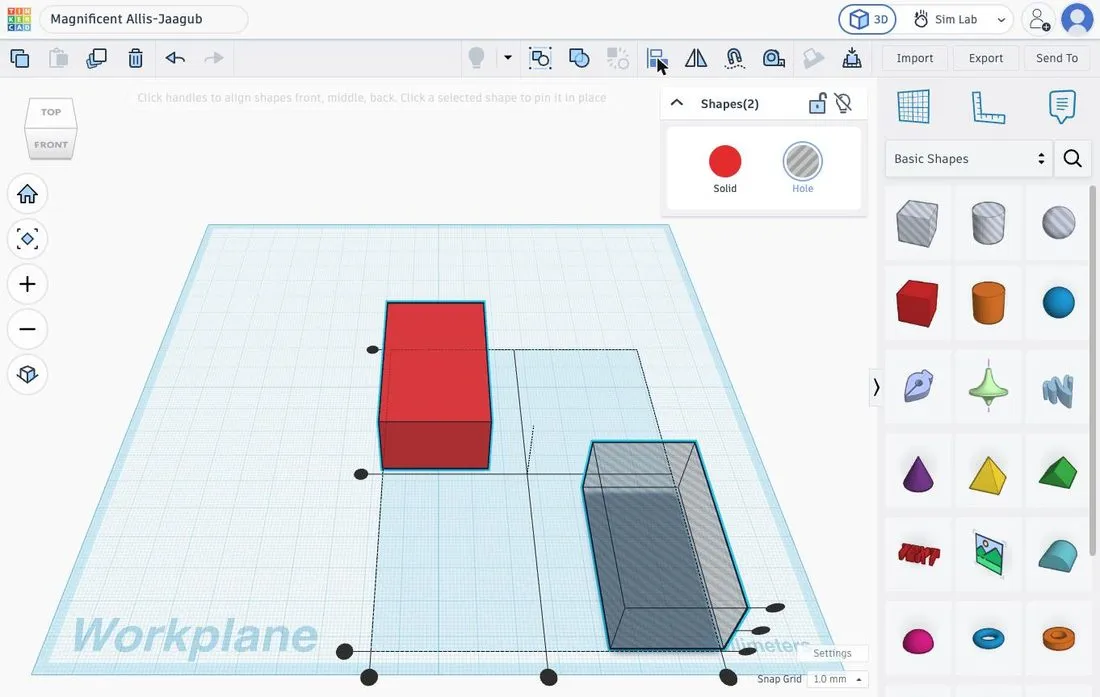

Align met beide vormen geselecteerd.

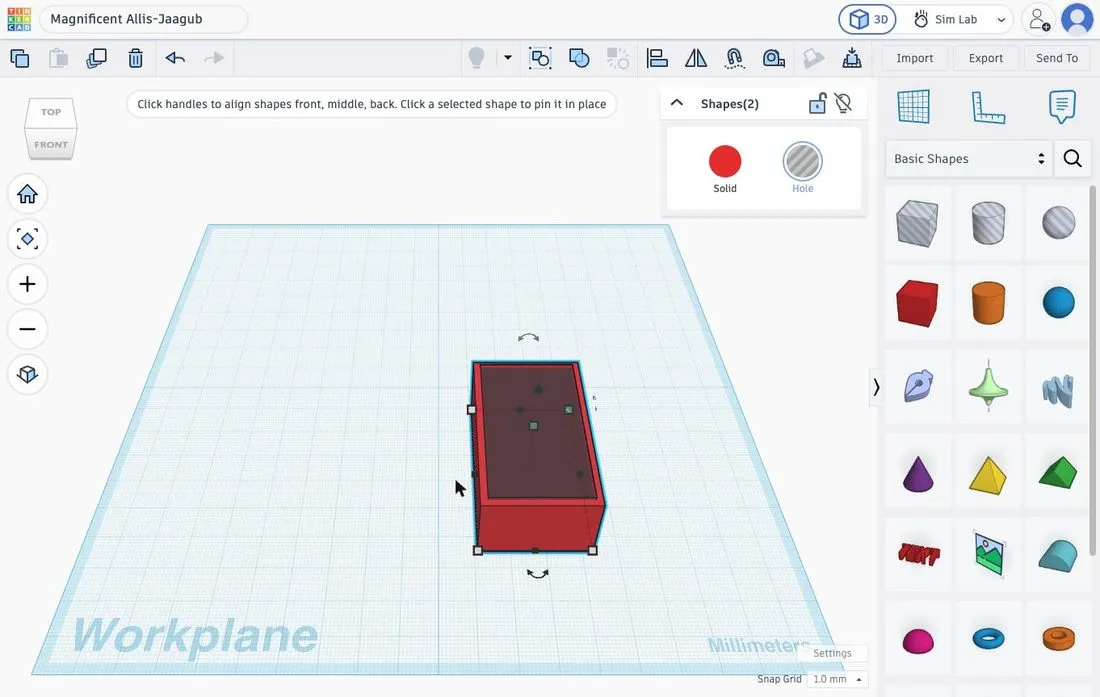

De Hole-box ligt gecentreerd in de buitenbox.
4. Kabelgat: 8 × 6 × 6 mm in een korte wand
Sleep een tweede Hole-box en geef die de maten 8 × 6 × 6 (Length × Width × Height).

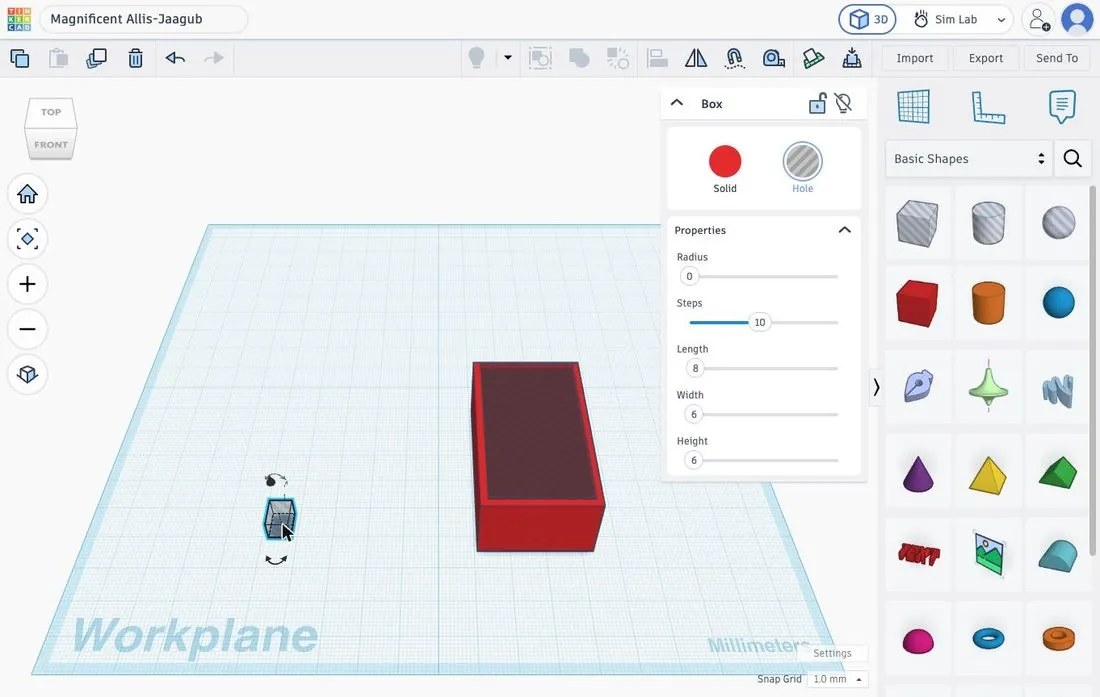

De kleine Hole-box voor de kabel.
5. Kabelgat plaatsen: pinnen is de truc
Selecteer het kleine gat en de binnenbox (de Hole-box van 50 mm), open Align en klik eerst op de binnenbox om hem vast te pinnen. Klik daarna het middelste handvat voor X en het voorste handvat voor Y. Het kabelgat ligt dan midden en met zijn voorkant gelijk aan de voorkant van de binnenbox.
Schuif het gat daarna 5 mm naar voren (↓ vijf keer). Het gat loopt nu van 3 mm buiten de buitenbox tot 5 mm erin, dus het snijdt de wand van 2 mm helemaal door. Zet de onderkant op 2 mm: D, daarna Ctrl+↑ twee keer.
Let op. Zonder pinnen verschuift de binnenbox mee naar het gezamenlijke midden. Gebeurt dat, druk dan Ctrl+Z en pin eerst.

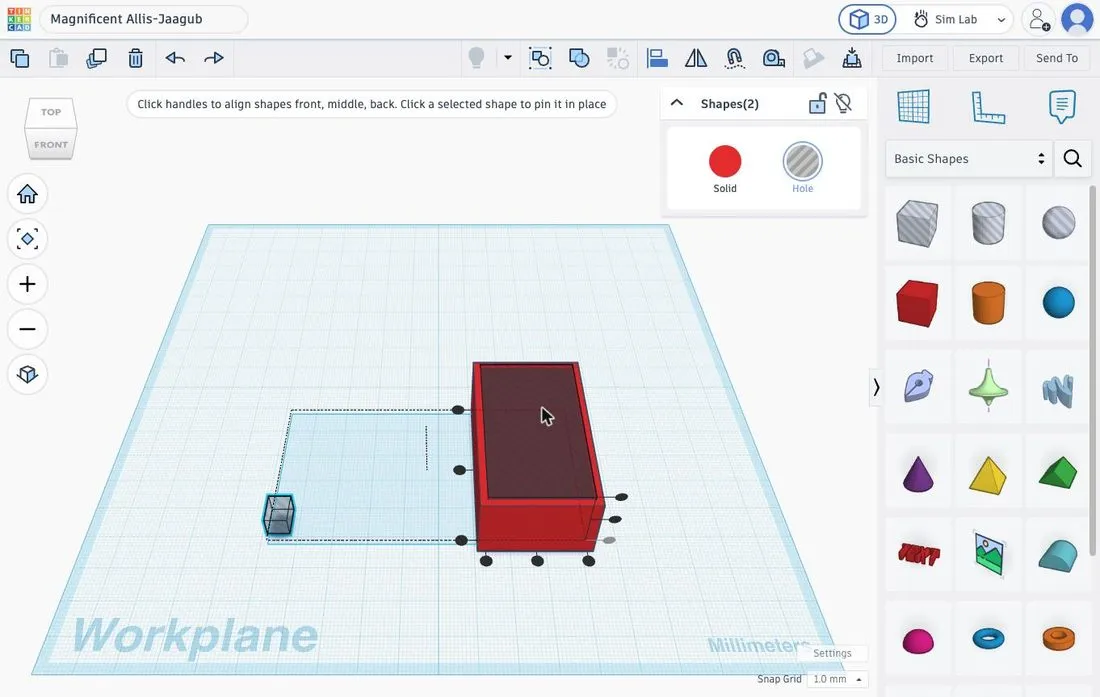

Binnenbox vastgepind: alleen het kleine gat beweegt.
Kabelgat gecentreerd in de breedte.
6. Een verborgen vorm selecteren
Het kleine gat zit achter de buitenbox, waardoor je er niet op kunt klikken. Schuif de buitenbox en de binnenbox tijdelijk 40 mm opzij (Shift+→ of Shift+← vier keer), selecteer dan het kleine gat, pas het aan en schuif de andere twee exact terug.

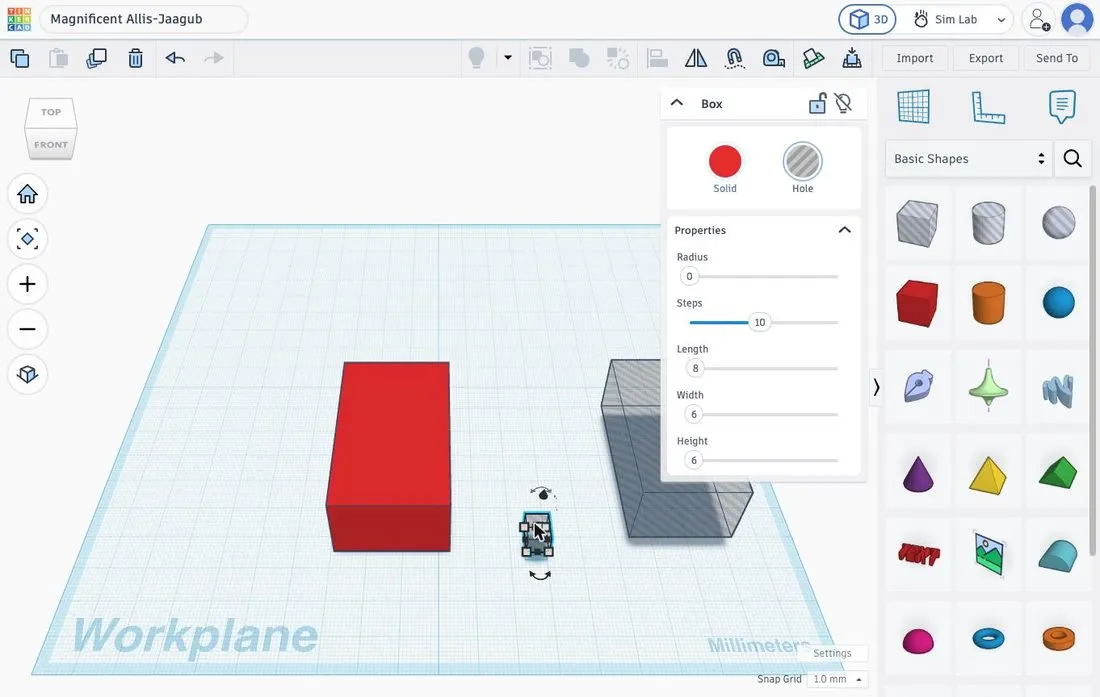

Gescheiden vormen: het kabelgat is nu aan te klikken.
7. Group en controle van opzij
Selecteer alles (Ctrl+A) en groepeer (Ctrl+G). Kijk vanaf de onderkant en van opzij: de bodem moet dicht zijn en alleen het kabelgat opent de korte wand.

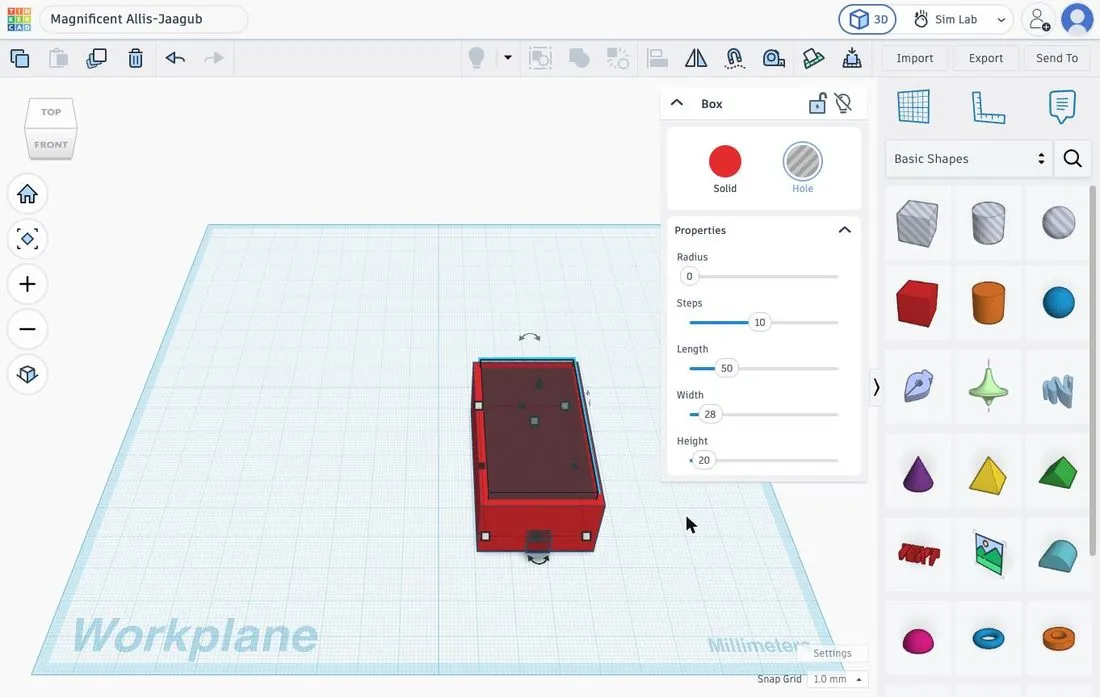

Houder vlak voor het groeperen: open bovenkant, kabelgat vooraan.

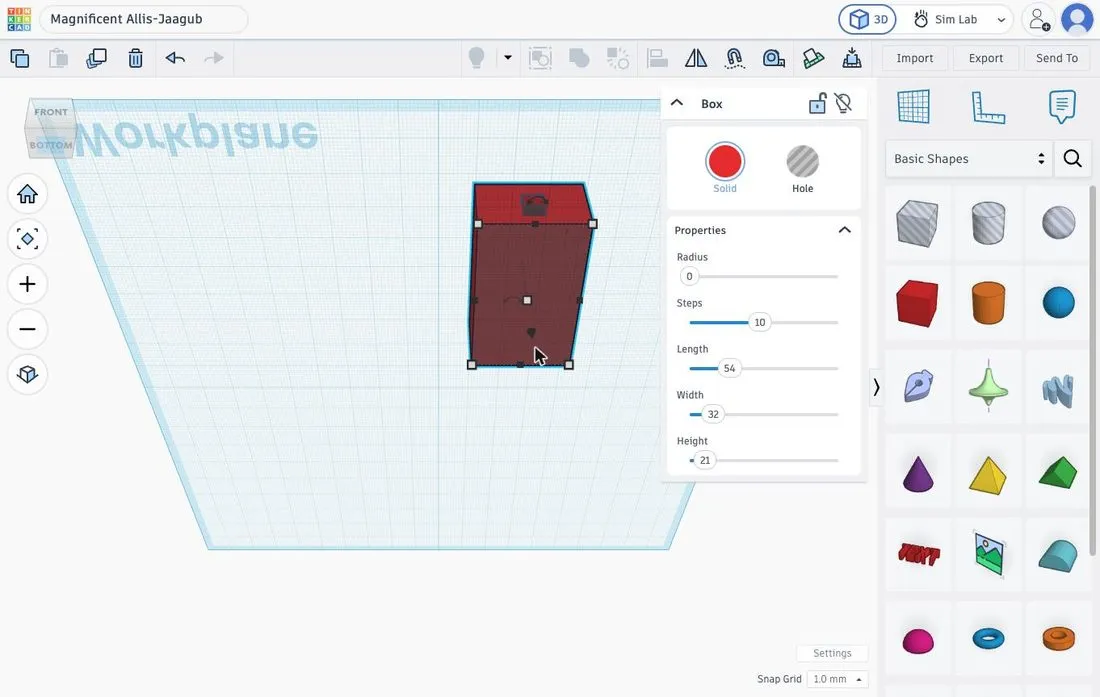

Onderaanzicht: de bodem is dicht.
8. Naam op een lange wand
Klik in het view-cube op het pijltje naast FRONT tot RIGHT verschijnt: je kijkt tegen de lange wand. Activeer de Workplane-tool, klik op die wand en sleep de Text-vorm erop. Vul je naam in, kies Multilanguage en zet Height op 1.

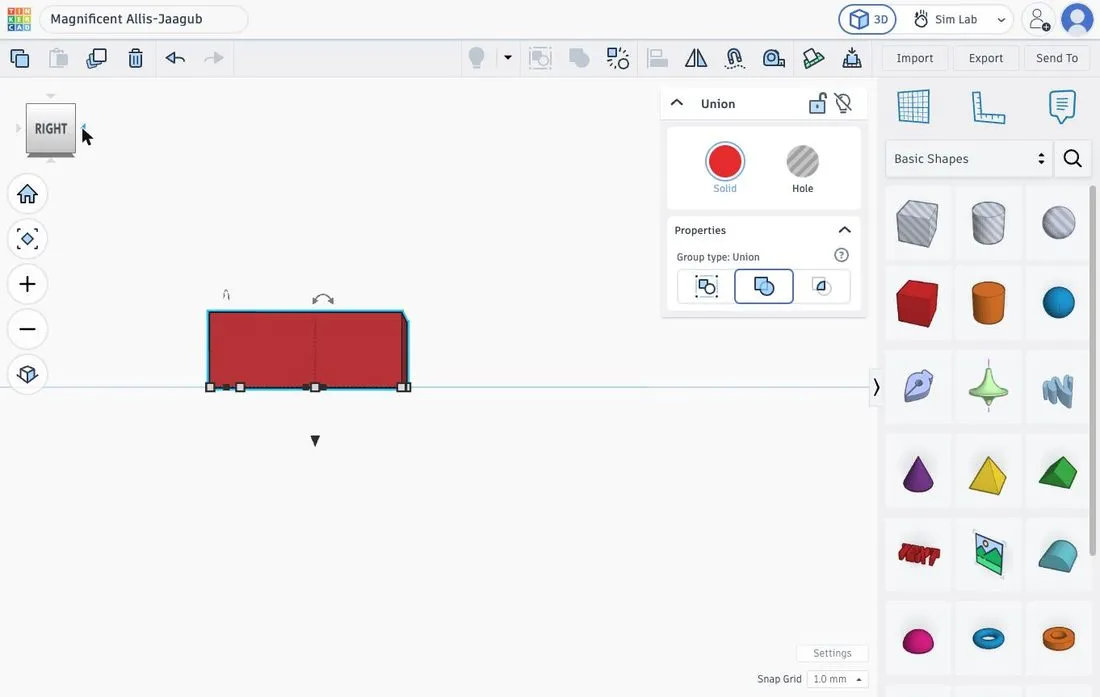

Rechterzijaanzicht van de houder.

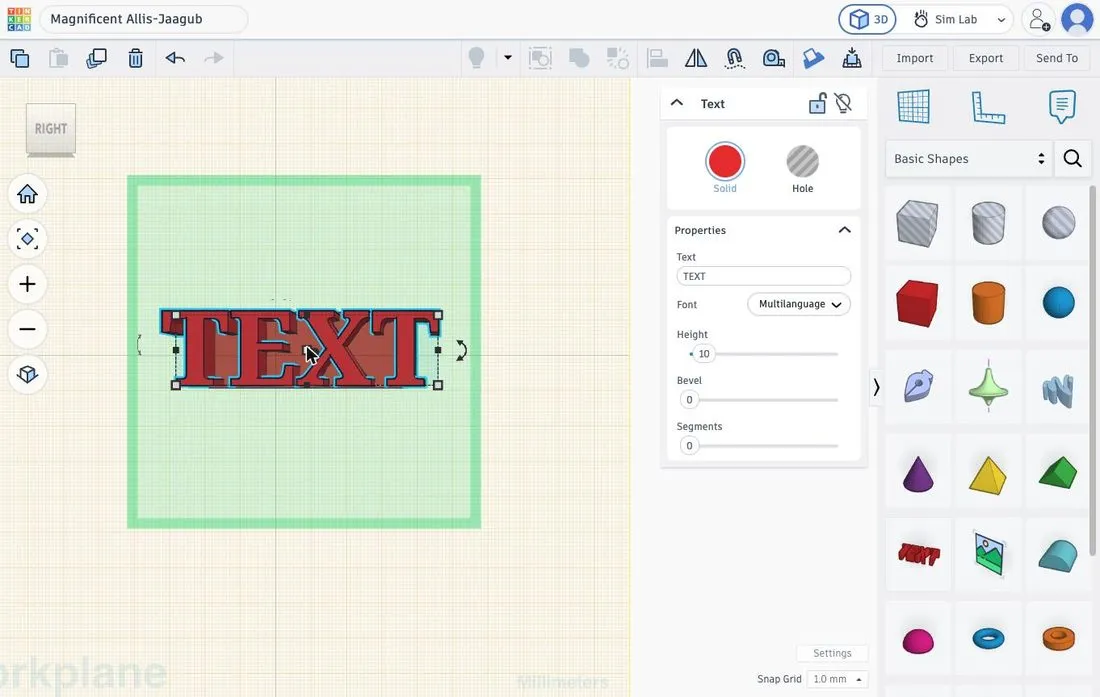

Tekst op het nieuwe werkvlak, met standaardmaat.

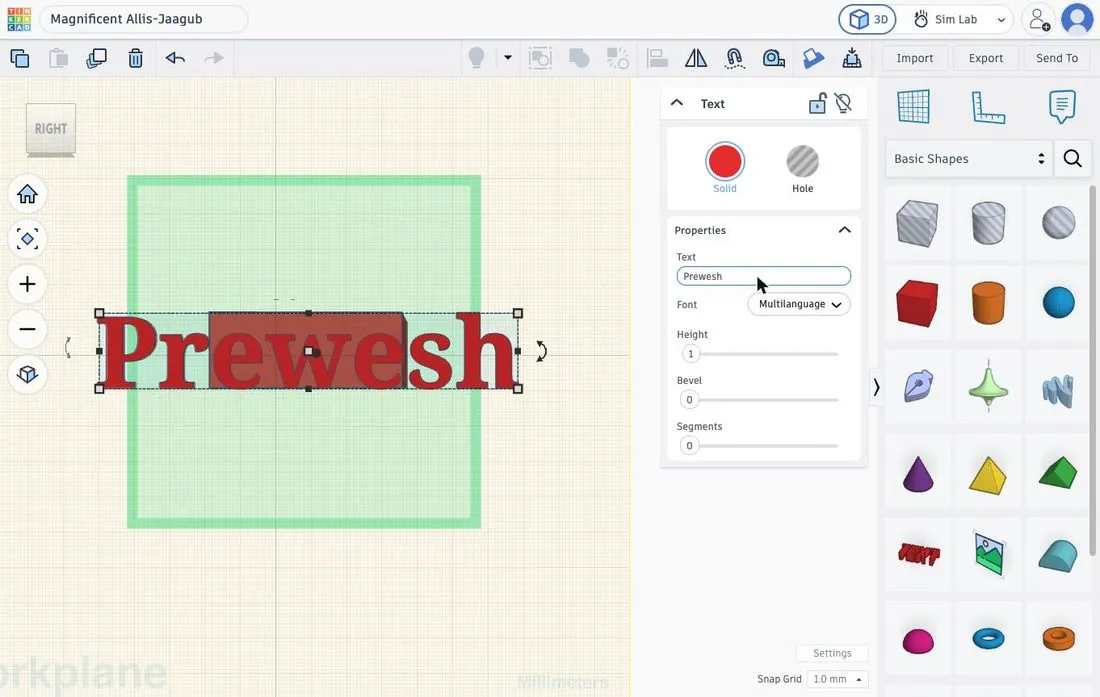

Naam ingevuld, Height 1.
9. Tekst schalen en centreren
Schaal de tekst met de maatlabels naar 30 × 5,4 mm. Selecteer tekst en houder, open Align, pin de houder en klik de middelste handvatten (horizontaal en verticaal).
Groepeer daarna alles. De naam staat 1 mm verheven op de lange wand.

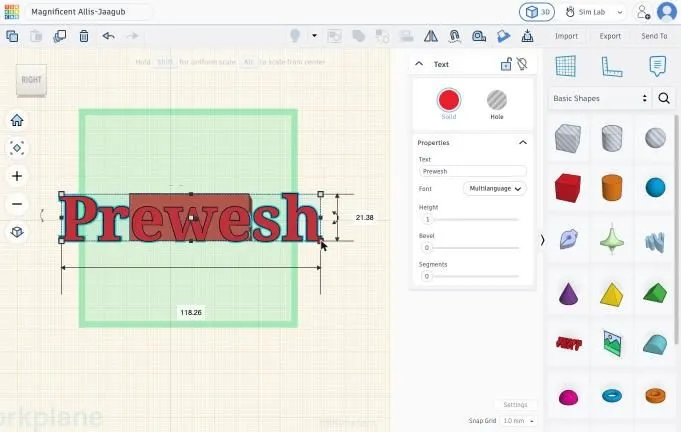

Maatlabels van de tekst.

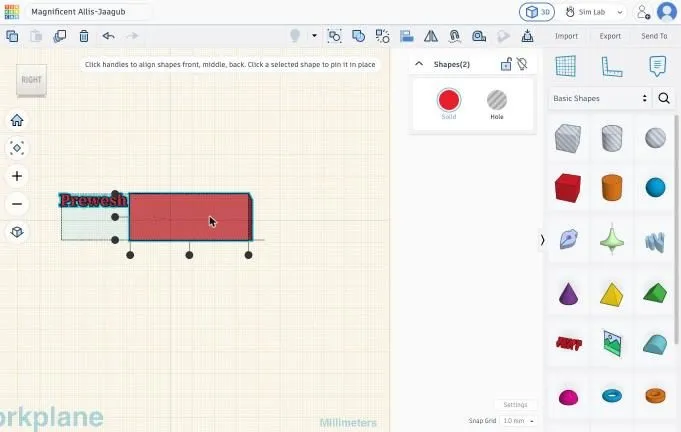

Houder gepind, tekst nog links.

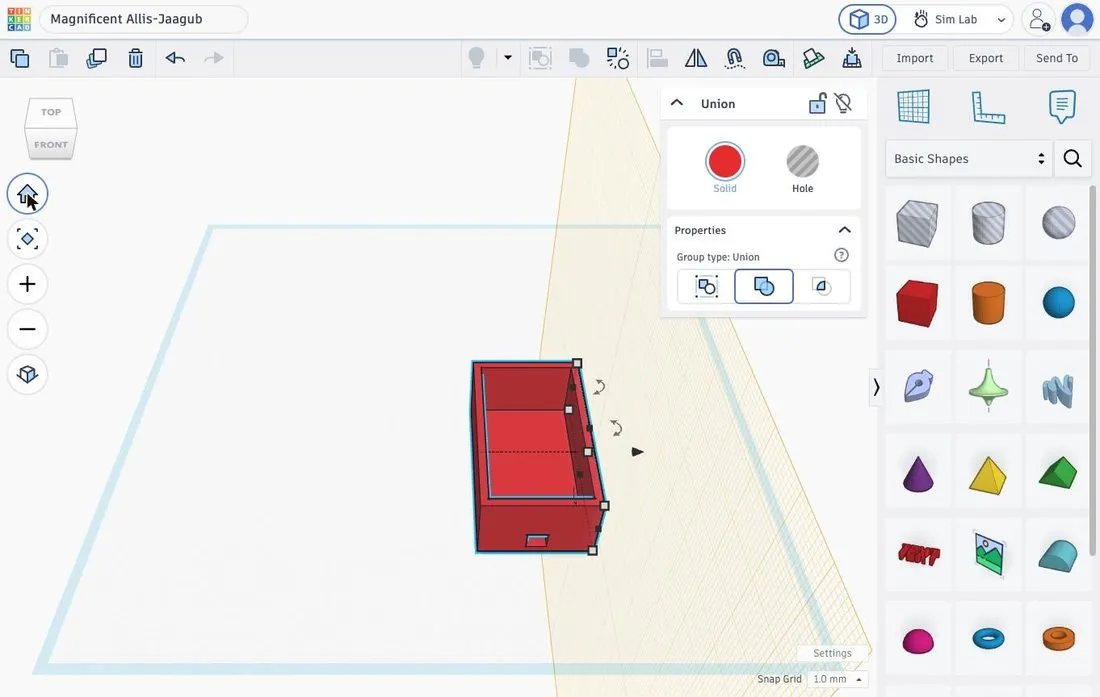

Houder met kabelgat en gecentreerde naam.
10. Extra: deksel 54 × 32 × 2 mm met LED-gat
Zet het werkvlak terug op de grond (Workplane-tool, klik op een leeg stuk grond). Sleep een Box en geef die 54 × 32 × 2. Sleep een Hole-cilinder, klik op een hoekhandvat en zet beide labels op 5.2. Dat is een gat van 5,2 mm voor een LED van 5 mm.
Selecteer cilinder en deksel, open Align, pin het deksel en klik de middelste handvatten voor X en Y. Groepeer ze (Ctrl+G).

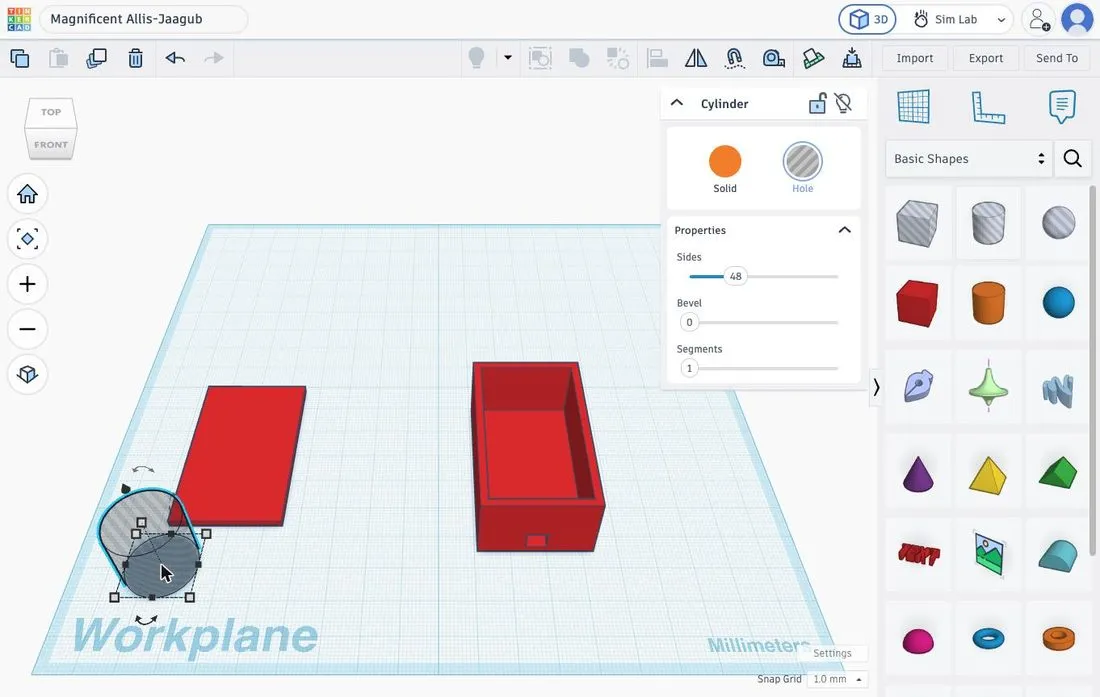

Deksel (54 × 32 × 2) en Hole-cilinder.
Labels van de cilinder: 20.00.

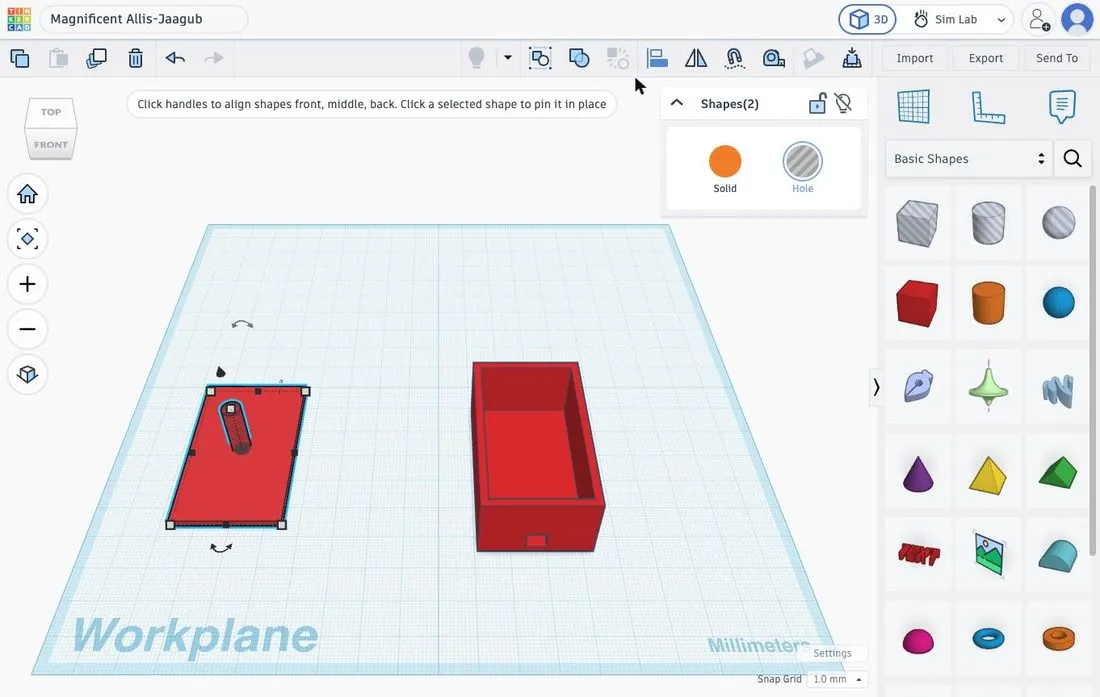

LED-gat gecentreerd in het deksel.

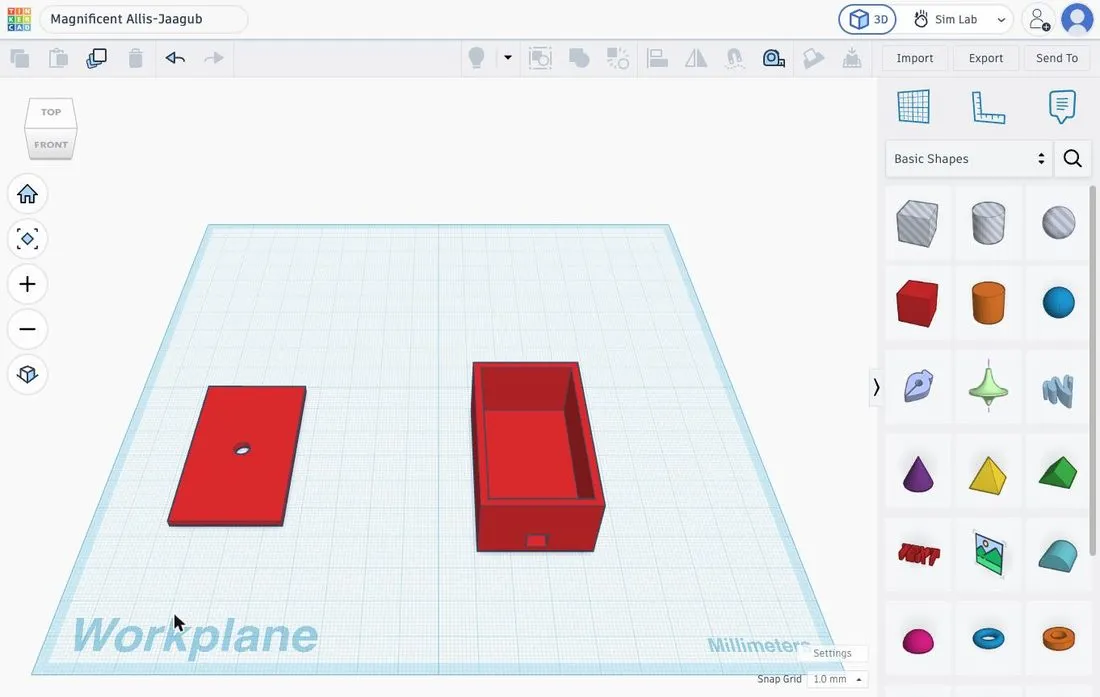

Houder en deksel naast elkaar.
Veelgemaakte fouten
- Het gat verschijnt niet. De vorm is nog Solid, of je bent vergeten te groeperen.
- Align verschuift de verkeerde vorm. Klik eerst op de vorm die moet blijven staan om hem te pinnen, of druk Ctrl+Z en probeer opnieuw.
- Een vorm is niet te selecteren. Hij zit verborgen achter een andere. Schuif de andere tijdelijk opzij.
- Een hoogte klopt niet. Druk D en til opnieuw met Ctrl+↑.
Tolerantie. Wordt het ontwerp geprint, print dan eerst een klein testdeel en pas de speling aan. Echte batterijen en reageerbuizen verschillen van de opgegeven maten.
